ODSÁVÁNÍ VÝFUKOVÝCH PLYNŮ

    | | | | | | |

Kolejnicové odsávání výfukových plynů TRACK SYSTEM

Použití

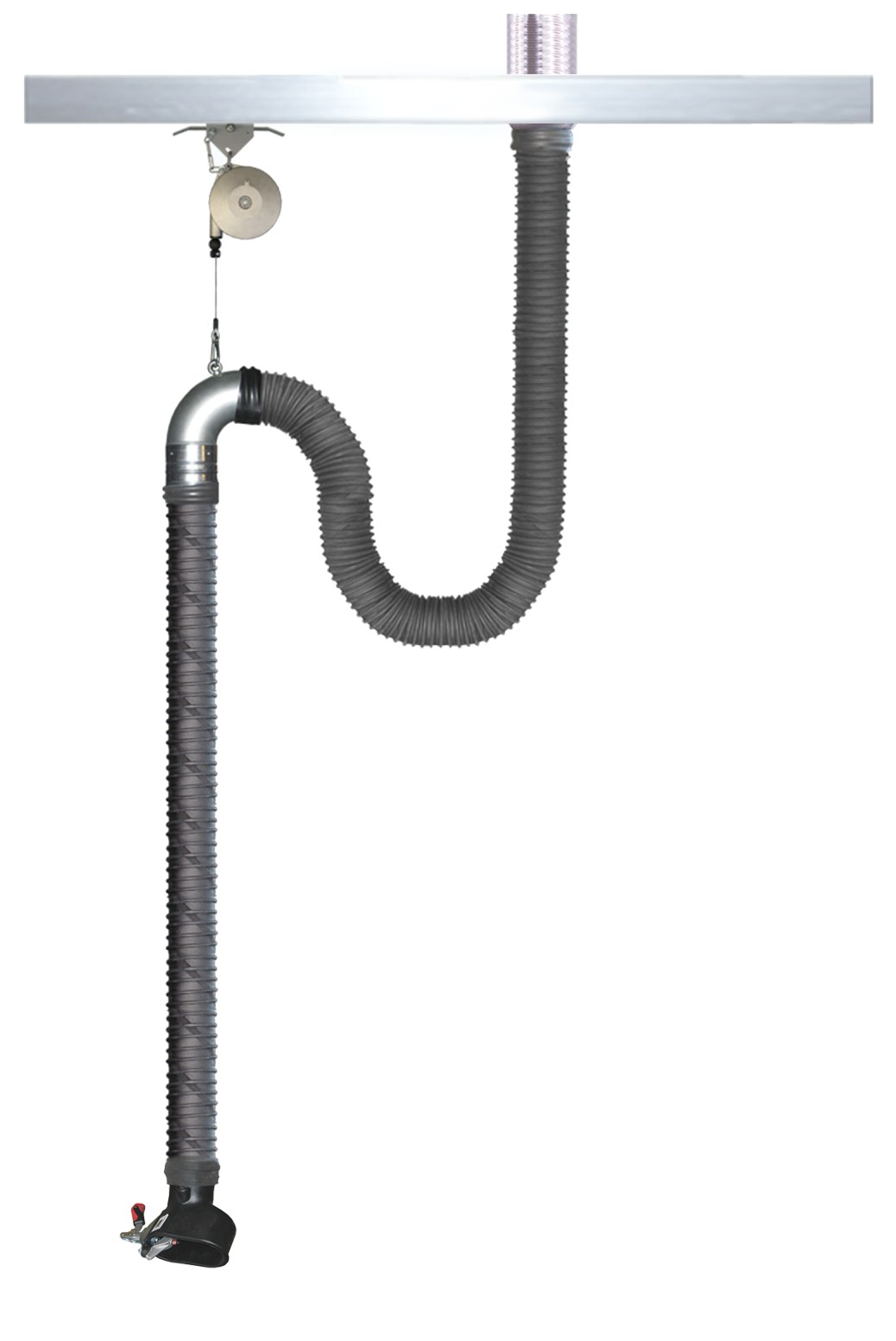

Odsávací kolejnicový profil "Track System" je kolejnicový systém, který je určen pro osobní vozidla a dodávkové automobily (Ø 100 mm). Používá se v automobilových servisních dílnách pro nejméně dvě servisní místa. Systém se skládá z hliníkového profilu o délce 6 m, po něm se pohybuje pružinový balancér s odsávací hadicí a tryskou. Tento kolejnicový systém lze zavěsit podél nebo napříč k servisnímu místu, hadici je možné ručně přesunout k vozidlu, od kterého je nutné odsávat. Uprostřed kolejnice je umístěn výstup pro odsávací potrubí výfukových plynů ven z haly. Ventilátor je navrhován zvlášť podle potřeby.

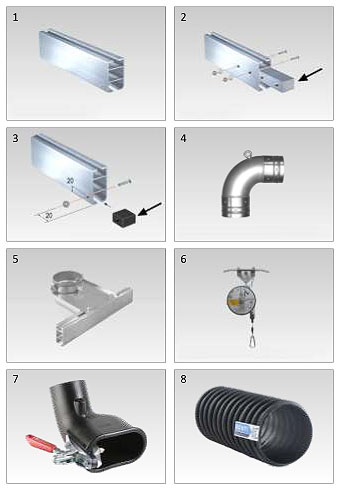

Konstrukce kolejnice Track System

  1. Kolejnicový profil, zavěšený podél nebo napříč k servisnímu místu
  2. Spojka profilu
  3. Doraz
  4. Koleno se závěsným okem
  5. Připojení k výstupu
  6. Pružinový balancér s pojízdným vozíkem
  7. Pryžová oválná koncovka s upínacím klíčem
  8. Pryžová sací hadice typ NR-B

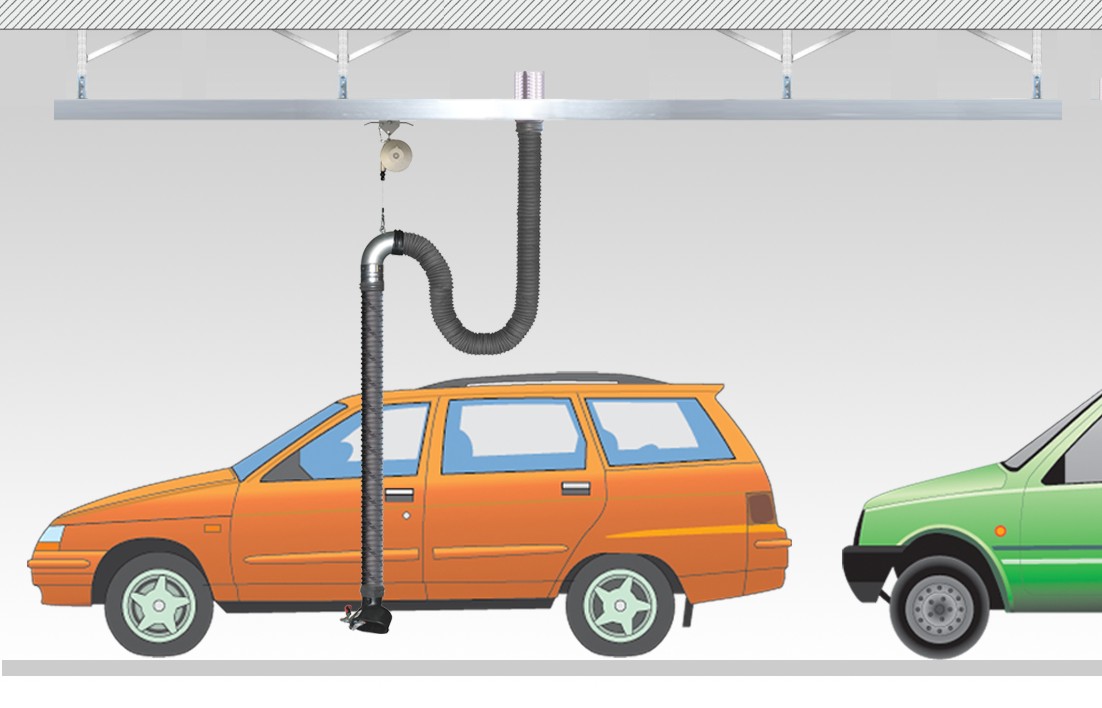

příklad použití
